复合软管在输送苯乙烯管体变硬的原因分析

Novus联接技术团队通过全球框架和谈持久给某表资在国内的化工船埠客户提供荷兰Gutteling品牌的输送化学品的复合软管产品和服务
。

2019年年底
，Novus技术团队接到该客户的技术征询
，有几根从2016年起头用来输送苯乙烯的6寸的软管
，靠近法兰接头处的管体有变硬景象
，但是依照试压流程打压不产生泄漏
？突殖〔僮鞴こ淌υ谥按游醇嗨频那榭
，想征询我们技术团队
，该软管变硬可能的原因以及持续使用这类软管的安全机能
。

接到客户的征询后
，Novus技术人员在和荷兰Gutteling工厂充分互换后
，固然该软管已经过了质保期
，本着对客户安全出产掌管的态度以及对反馈问题的严谨专业的态度
，荷兰工厂决定免费召回该软管的发硬管体部门
，进行拆解分析可能的原因
。

以下为最终问题分析汇报的摘取内容
，并由Novus技术团队做了对应的翻译：

别离带有编号的2个软管截取段已于2020年第10周运至Gutteling荷兰工厂
，每个带接头的软管截取段的长度约为1.3米
，软管的表部情况优良
，钢丝没有移位
，；げ忝挥邪芑
。

查抄发现：内衬有几处很显著的危险
。

下一步的钻研是通过查看每个缠绕层来查抄管体的内部情况
。

流程步骤

A． 取下表层钢丝和最表侧的编织层和耐侵蚀；つ

资料柔韧性好
，无败坏

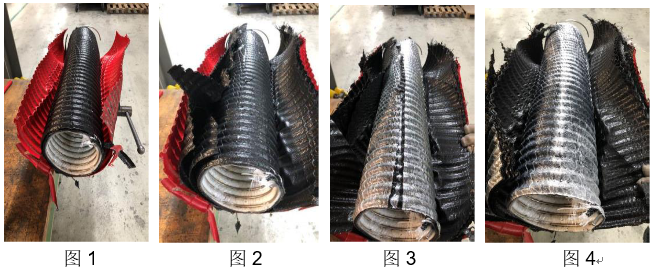

，易剥离（图1/2/3/4）

B. 取下第二区间的薄膜和编织层

资料柔韧性好
，无败坏

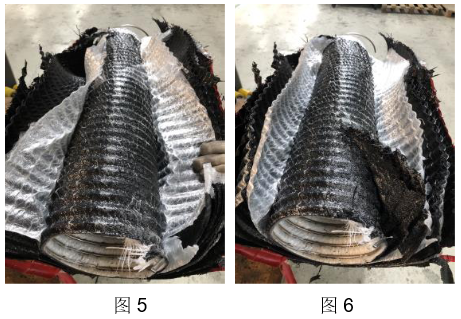

，易剥离（图5/6）

C. 取下第三和最内侧区间的薄膜和编织加强层

这些层彼此堆叠
，在这些层之间存在介质, 编织层以及薄膜层险些被介质齐全粘合, 这就是为什么管体出现僵硬而失去柔韧性的原因
。通过辅助设备
，我们仍能够除去织物和薄膜
，并能看到各层之间的苯乙烯介质

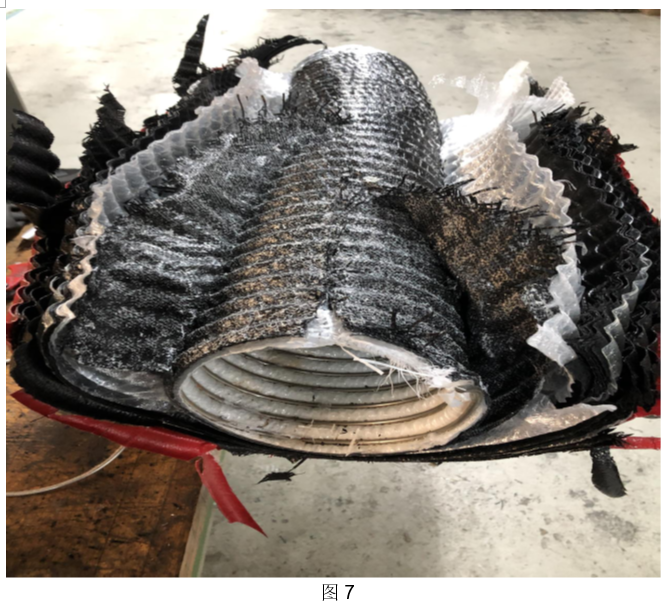

，如图片7所示
。苯乙烯已固化
，这是液体苯乙烯遇到高和善氧气时的物理个性, 这种介质拥有聚合能力
，并能够从液态造成固态
，这种介质在各层之间均可发现
，并且也沉积在最内侧的ECTFE内衬上
。

D. 剥取最内侧接触介质层ECTFE

一层一层去除
，直到最内侧的钢丝骨架为止
。 所有层均因固化的苯乙烯“粘合”在一路

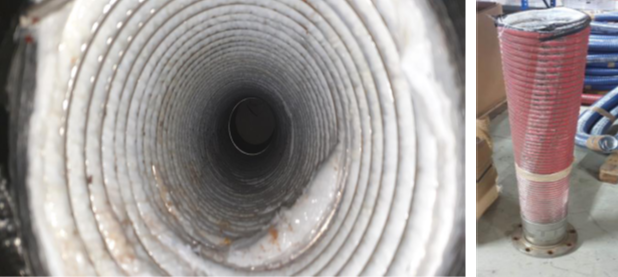

。 从以下图片能够明显地看到
，内衬层已经严沉败坏
，内钢圈也移位了
。 由于内衬层已产生败坏
，介质已经可能穿透反对层
，往表一层层渗入
。

E. 原因分析

内衬被败坏而表部没有败坏的事实证明
，软管内部的败坏不是表部的冲击导致的
。内钢圈已在软管靠近接头的2米内产生地位移位
，这只能是由于忽然从内部进来的表力而引起的
。由于苯乙烯在较高温度下会造成固体
，所以软管极有可能在是在高温下被洗濯过
，若是使用蒸汽洗濯
，软管两端不是盛开式的情况下通蒸汽
，可能会产生这种情况
。另一种可能性是使用蒸汽喷枪进行洗濯时
， 蒸汽喷枪的喷嘴可能与衬里接触并败坏了ECTFE内衬
。无论上述哪种情况
，只有ECTFE内衬败坏或者内钢圈产生移位
，苯乙烯均可能进入各层之间
，在高温下固化
，从而导致软管变得僵化
。

确切的原因很难确定
，但能够确定的是软管在清洁过程中受热
，并且由于这种内衬败坏从而导致苯乙烯介质流入管体内部
。

由于苯乙烯固化（乙烯聚合）
，因而有恒定的力作用在相邻的内钢圈上
，使其产生位移变动

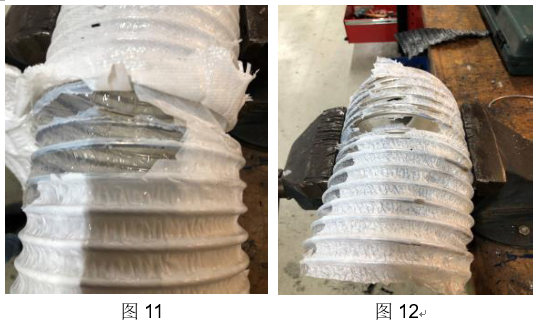

，图9和11能够很清澈地看到这种情况
。另表
，在ECTFE内衬上也能够发现积累的聚苯乙烯固体

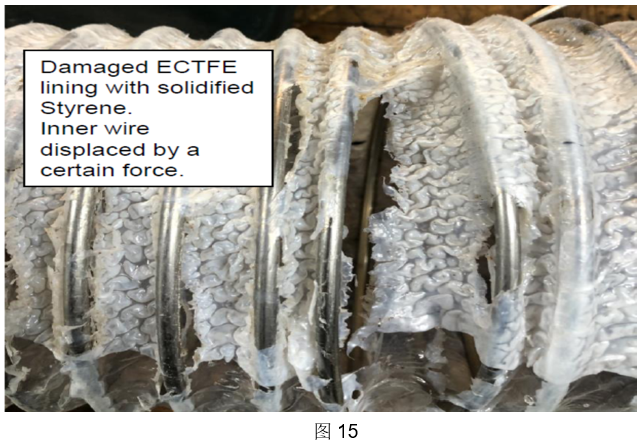

。 （图片15）

F．结论

软管在使用（清洁或其他可能的操作）过程中被败坏
，并且由于内部败坏
，苯乙烯可能通过内衬ECTFE第一路樊篱
，并且在苯乙烯因高温变硬固化膨胀过程中
，在内衬上产生推力
，并移动了至关紧要的内钢圈
。软管的败坏与软管的质量和出产没有关系
。由于使用前提而使软管变硬
，因而Gutteling厂家无法提出可能的预防规划
，我们建议使用者依照Gutteling操作指南使用和洗濯pg电子游戏复合软管
，以便较久的使用pg电子游戏软管
，安全出产的同时
，降低船埠的营运成本
。

以上Gutteling工厂专业严谨的分析汇报得到了客户的充分认可
，提醒客户在使用和洗濯复合软管过程中
，严格依照Gutteling的操作指南进行
，守护了财富和出产安全
。
